Что такое чиллер и зачем он нужен на производстве?
Чиллер (от англ. chill — охлаждать) — это мощная промышленная холодильная машина, предназначенная для охлаждения жидких теплоносителей (хладоносителей). В связке с фанкойлами или теплообменниками технологического оборудования, чиллеры формируют основу систем центрального кондиционирования и промышленного холодоснабжения.
Современные производственные линии, термопластавтоматы, лазерные установки, пищевые реакторы и центры обработки данных (ЦОД) выделяют колоссальное количество тепловой энергии, которую необходимо отводить для предотвращения аварий и брака.
Устройство и принцип работы
Работа чиллера базируется на стандартном термодинамическом цикле парокомпрессионной холодильной машины. Основные узлы:
- Компрессор: Сжимает газообразный фреон (хладагент), повышая его давление и температуру.
- Конденсатор: Теплообменник, в котором горячий фреон охлаждается (воздухом или водой) и переходит в жидкое состояние, отдавая тепло в окружающую среду.
- Терморегулирующий вентиль (ТРВ): Резко снижает давление жидкого фреона.
- Испаритель: Главный узел, где происходит «встреча» фреона и хладоносителя (воды или раствора гликоля). Фреон испаряется, поглощая тепло от хладоносителя. Охлажденный хладоноситель насосами подается к потребителю (на производство).
Классификация промышленных чиллеров
В зависимости от способа охлаждения конденсатора, чиллеры делятся на две большие группы:

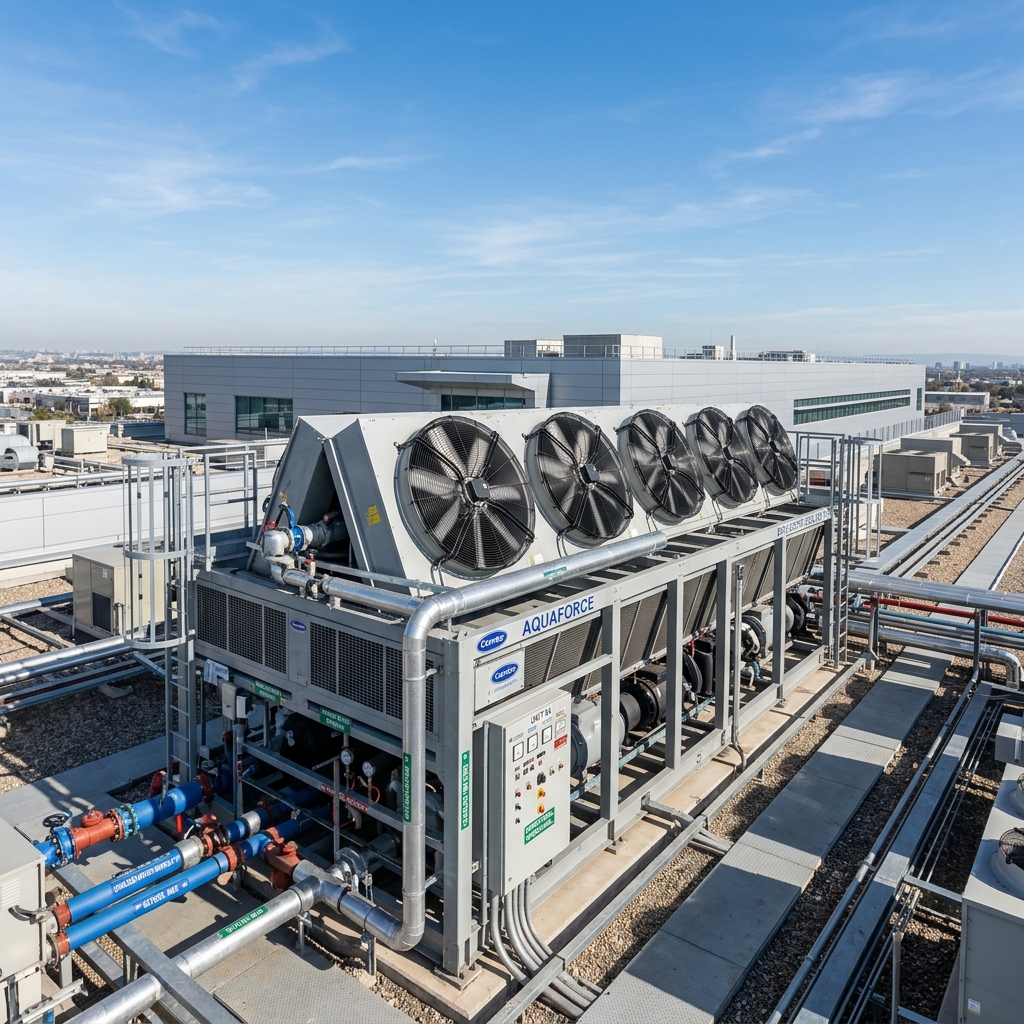

- С воздушным охлаждением конденсатора. Наиболее распространенные моноблочные установки. Устанавливаются на крышах зданий (roof-top) или прилегающей территории. Охлаждаются осевыми вентиляторами. Плюс: простота монтажа. Минус: зависимость от температуры уличного воздуха, необходимость использования незамерзающих жидкостей.
- С водяным охлаждением конденсатора. Конденсатор охлаждается водой из оборотной системы (через градирню) или естественного водоема. Обычно устанавливаются внутри помещений (в венткамерах). Плюс: высокая энергоэффективность, компактность. Минус: сложность монтажа градирен и водоподготовки.
Выбор хладоносителя: Вода vs Гликоли
Для чиллеров внутренней установки, работающих при плюсовых температурах, идеальным хладоносителем является дистиллированная вода. Однако, если чиллер (или часть трубопровода) находится на улице, использование воды недопустимо из-за риска разморозки и физического разрыва труб зимой.
| Хладоноситель | Применение | Особенности |
|---|---|---|
| Вода (H₂O) | Внутренние контуры (> +5°C) | Высокая теплоемкость, низкая вязкость. Высокий риск коррозии, замерзает при 0°C. |
| Водно-этиленгликолевая смесь (ВГР) | Наружные чиллеры, промышленные контуры | Отличная морозостойкость (до -65°C), защита от коррозии (при наличии присадок). Токсичен! |
| Раствор пропиленгликоля | Пищевые производства, ЦОДы, жилые здания | Абсолютно безопасен, экологичен. Более вязкий при низких температурах по сравнению с МЭГ. |
Экспертный совет: При переводе чиллера с воды на гликолевый раствор необходимо учитывать возросшую плотность и вязкость жидкости. Это может потребовать перерасчета гидравлики системы и установки более мощных циркуляционных насосов (на 10-15%).
Завод «ДИНАМИКА» производит готовые к применению высококачественные водно-гликолевые хладоносители с антикоррозионными присадками, оптимизированные для работы в промышленных чиллерах любых мощностей.
